Objekte/Stabstahl Home Objekte Download Kontakt

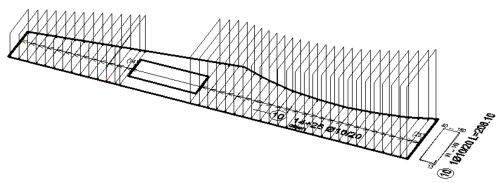

Maßänderungen an Stäben  Maßänderungen können über Grenzkanten oder durch Angabe von Werten vorgenommen werden. Wenn die Grenzkante gestreckt wird, passen sich die Maße automatisch an.  Die Änderungsstufen können nebeneinander aufgezeichnet werden.  Mehrere Parameter des Stabes können verändert werden - auf der Abbildung oben wurde sowohl die Höhe (über Grenzkanten), als auch die Breite (durch Wertangabe) des Bügels verändert. Schnelle Kontrolle - nach Lage und Richtung trennbar Nur die ausgewählten Richtungen und Lagen werden im Kontrollmodus dargestellt (keine Leiter, keine Beschriftung, aber alle Stäbe). Somit sind alle Bewehrungslücken und herausragenden Stäbe sofort erkennbar. Ebenso kann man mit dieser Funktion auch die Verstärkungszonen ohne die störende Grundbewehrung anzeigen lassen.

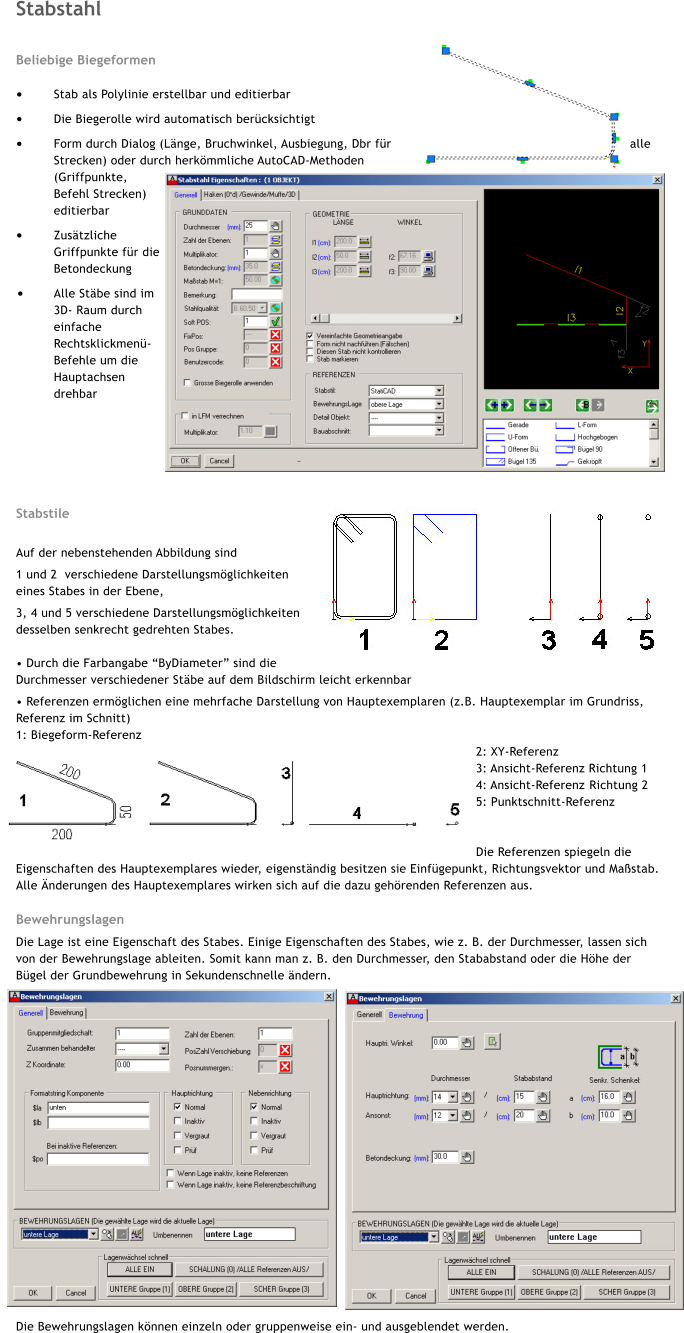

press X e SB press X SB e Stabstahl  Beliebige Biegeformen  •	Stab als Polylinie erstellbar und editierbar •	Die Biegerolle wird automatisch berücksichtigt •	Form durch Dialog (Länge, Bruchwinkel, Ausbiegung, Dbr für alle Strecken) oder durch herkömmliche AutoCAD-Methoden (Griffpunkte, Befehl Strecken) editierbar •	Zusätzliche Griffpunkte für die Betondeckung •	Alle Stäbe sind im 3D- Raum durch einfache Rechtsklickmenü-Befehle um die Hauptachsen drehbar      Stabstile  Auf der nebenstehenden Abbildung sind  1 und 2  verschiedene Darstellungsmöglichkeiten eines Stabes in der Ebene, 3, 4 und 5 verschiedene Darstellungsmöglichkeiten desselben senkrecht gedrehten Stabes.  • Durch die Farbangabe “ByDiameter” sind die           Durchmesser verschiedener Stäbe auf dem Bildschirm leicht erkennbar • Referenzen ermöglichen eine mehrfache Darstellung von Hauptexemplaren (z.B. Hauptexemplar im Grundriss, Referenz im Schnitt) 1: Biegeform-Referenz 2: XY-Referenz	 3: Ansicht-Referenz Richtung 1   4: Ansicht-Referenz	Richtung 2 5: Punktschnitt-Referenz   Die Referenzen spiegeln die Eigenschaften des Hauptexemplares wieder, eigenständig besitzen sie Einfügepunkt, Richtungsvektor und Maßstab. Alle Änderungen des Hauptexemplares wirken sich auf die dazu gehörenden Referenzen aus.  Bewehrungslagen Die Lage ist eine Eigenschaft des Stabes. Einige Eigenschaften des Stabes, wie z. B. der Durchmesser, lassen sich von der Bewehrungslage ableiten. Somit kann man z. B. den Durchmesser, den Stababstand oder die Höhe der Bügel der Grundbewehrung in Sekundenschnelle ändern.                      Die Bewehrungslagen können einzeln oder gruppenweise ein- und ausgeblendet werden. Zeichnen mit Spaß Schal- und Bewehrungspläne unter AutoCAD
